常見的多路復用技術

為了提高傳輸線路的利用率，節省信道資源，在廣域網(WAN)中廣泛使用信道的多路復用技術。

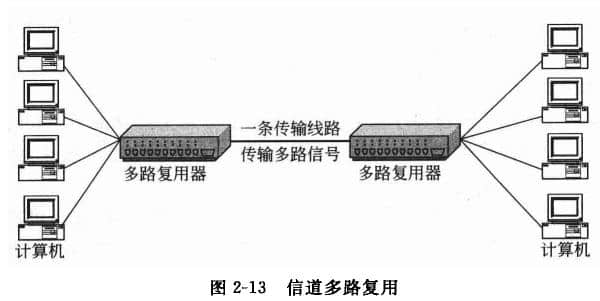

多路復用是指兩個或多個終端設備發送數據時，通過多路復用器共享公共信道的一種機制，如圖2-13。

多路復用技術有:頻分多路復用、時分多路復用、碼分多路復用以及波分多路復用等。下面尚品中國網站建設公司主要介紹應用較多的頻分多路復用和時分多路復用這兩種技術。

1.頻分多路復用

頻分多路復用(Frequency-Division Multiplexing, FDM)，當傳輸介質的可用帶寬超過要傳輸信號所需要的總帶寬時，可采用頻分多路復用技術.采用頻分多路復用技術時，輸人到多路復用器的信號既可以是數字信號，也可以是模擬信號。

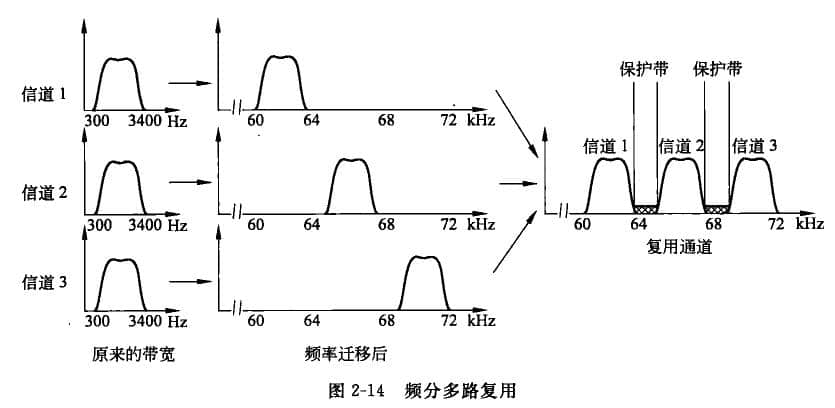

如圖2-14所示，在電話通信系統中，每路電話信號的帶寬是300 ^-3400Hz.各路信號源輸人到多路復用器時，多路復用器通過頻帶傳輸技術(頻譜搬移)將各路信號調制到物理信道頻譜不同的頻段上(稱之為子信道)。頻率分別以4000H:為標準帶寬遷移到60-108kH:之間，為使各路信號的帶寬互不重疊并預留一定的保護帶，各路信號分別以各自的載波頻率為中心，在各自帶寬的子信道上進行數據傳輸，實現了信道的復用。 頻分多路復用要求總頻帶寬度要大于各子信道頻帶寬度之和。所有子信道的頻帶信號疊加在一起進人公共信道傳輸，在信號的出口端再利用濾波器將各子信道的頻帶信號分離出來。

在實際應用中，有線電視臺的信號傳送就是采用頻分多路復用技術，將很多頻道的信號通過一條線路傳輸，用戶可以選擇收看其中的任何一個頻道.ADSL寬帶接人技術也是利用頻分多路復用技術把普通電話線路所傳輸的低頻信號和高頻信號分離，3400Hz以下的低頻部分用于電話通信，3400H:以上高頻部分用于網絡通信。

頻分多路復用的優點是信道復用率高，分路方便，是目前模擬通信中常采用的一種復用技術。頻分多路復用存在的主要問題依然是各路信號之間的相互干擾。

2.時分多路復用

時分多路復用(Time-Division Multiplexing, TDM)，如果傳輸介質的數據傳翰率超過所要傳輸數字信號的總數據傳輸率，則可采用時分多路復用技術，即將一條物理信道按時間分成若干個時間片，輪流地分配給多個信號源使用。每一時間片由復用的一個信號占用。

采用時分多路復用技術，輸人到多路復用器的信號一般是數字信號，但也可以是模擬信號。

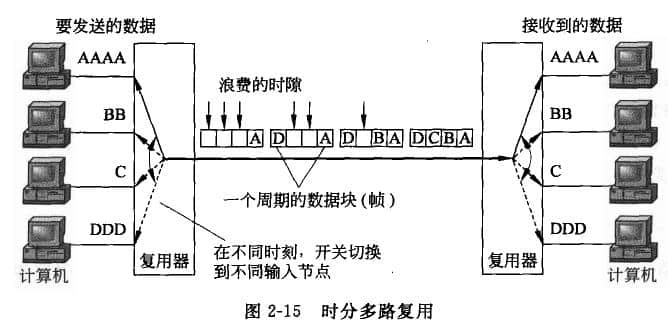

如圖2-15所示，發送端有4個終端數字信號，需要通過一條公共傳輸通道向接收端傳送數據。這里以4為固定時隙(1個時隙為1個B)分配每個周期，各路數字信號經過復用器時間切換，每個字符分別占用一個時隙，構成一個傳輸單位即“幀”。在每個時分周期中，因各路數字信號固定在各自的時隙上，故某時隙接人端沒有數據傳送時，會產生相應時隙的浪費，由此信道資源的利用率降低。 實際應用中，如PCM通信(Pulse Code Modulation，脈碼調制:將連續的模擬信號變換成離散的數字信號，在數字音響中普遍采用)就是采用時分多路復用的技術.電話網絡(PSTN)也是基于時分多路復用(TDM)技術使其主干網實現了數字化。
